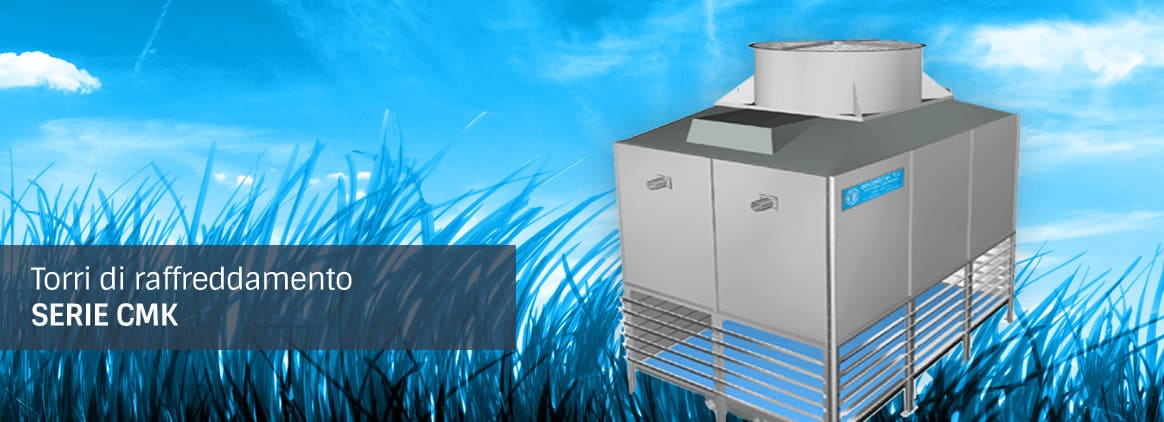

Torri di raffreddamento
Serie CMK

Le torri di raffreddamento serie CMK, sfruttando le leggi che regolano il principio fisico dell'evaporazione, raffreddano piccole e grandi quantità di acqua; diverse tipologie di industrie utilizzano per il raffreddamento dei loro macchinari o impianti piccole o grandi quantità di acqua.
Per raggiungere il fine di evitare sprechi di acqua che tra l'altro è sempre più difficile reperire, così come è difficile smaltire, per i casi più importanti le torri di raffreddamento serie CMK sono certamente il mezzo più pratico; sicure ed affidabili, estremamente flessibili sono la risposta naturale per medie e medio - grandi esigenze.
Concettualmente sicure perché selezionate considerando sempre le condizioni più difficili senza facili cedimenti a soluzioni non collaudate e tenendo sempre ben presente il quid di aleatorio che la selezione sempre comporta.
Sono torri di dimensioni non trasportabili e quindi vengono fornite completamente smontate, il rimontaggio in cantiere, previsto in fase progettuale, è operazione semplice che non necessita di manodopera altamente qualificata, può esse eseguito direttamente da noi ovvero dai nostri clienti, con o senza la supervisione di nostro personale.
La vasca di raccolta dell'acqua raffreddata è sempre esclusa perché deve essere adattata alle effettive esigenze dell'utenza e dell'impianto, spesso deve garantire sufficiente battente alle pompe, alte volte garantire una capacità per aiutare momentanee mancanze del reintegro ecc. ma sempre forniamo le istruzioni per realizzare quanto necessario in funzione delle esigenze con il cliente congiuntamente identificate.

Essenzialmente costituite da una struttura in robusti profilati metallici, zincati a bagno dopo lavorazione e da pannelli di tamponamento in lamiera zincata verniciati a polvere prima del montaggio, oppure in acciaio inossidabile e completate da uno o più ventilatori posti superiormente in aspirazione.
All'interno sono alloggiati i vari componenti:

• Separatori di gocce in materiale plastico (termoformati, stampato per iniezione e metallici in acciaio inossidabile)
• Sistema distribuzione acqua con collettore principale in tubo di acciaio zincato (o in acciaio inossidabile) e collettori secondari in PVC, acciaio zincato a bagno o acciaio inossidabile
• Distributori acqua difficilmente intasabili, a gravità, in acciaio inossidabile AISI 304
• Riempimento di tipo FILM per acqua pulito, con diverse superfici specifiche ovvero di tipo Splash, indifferente allo sporco
• Sezione di ingresso aria protetta da persiane metalliche sagomate con funzione antivento

Per informazioni sulle torri di raffreddamento a tiraggio naturale, visita la nostra pagina di download.

Arrangiamento

• Torri complete
  Arrangiamento CV

• Torri senza vasca
  Arrangiamento SV

• Torri sezione superiore
  Arrangiamento US

Torri di Raffreddamento serie CMK
perché preferirle

a) Perché affidabili
b) Per la costruzione estremamente robusta ed inalterabile nel tempo
c) Perché vengono assemblate in cantiere, consegnate e garantite in opera
d) Perché ogni cella è indipendente sia lato acqua, sia lato aria
e) Per la pannellatura in acciaio inossidabile AISI 304
f) Perché tutti i particolari in acciaio nero sono zincati a bagno dopo lavorazione
g) Per l'assenza di accoppiamenti con viti autofilettanti o a pressione
h) Perché tutti gli accoppiamenti sono meccanici, con bulloni e dadi
i) Perché i ventilatori sono macchine finite, assemblati in stabilimento e intercambiabili tra di loro
j) Per l'assenza di organi di trasmissione
k) Perché tutti i motori sono collegati con la propria morsettiera esterna al ventilatore
l) Perché sostituire un ventilatore è operazione semplice e rapidissima
m) Perché i motori elettrici dei ventilatori, con potenza uguale o superiore a KW 15 (a 8 poli), sono dotati di ingrassatori esterni
n) Per il sistema di distribuzione acqua, completamente in tubi di acciaio al carbonio, zincati a bagno (internamente e esternamente) dopo lavorazione
o) Per i distributori acqua a gravità, non intasabili, in acciaio inossidabile AISI 304
p) Perché il distributore acqua a gravità protegge la superficie di scambio, evitando i danneggiamenti provocati dall'azione meccanica dell'acqua sulla superficie tipo FILM
q) Per la robusta rete di protezione dello scarico di ciascun ventilatore
r) Perché sia i ventilatori, sia il sistema di distribuzione acqua, sono esenti da manutenzione
s) Perché se necessario possono essere dotate di sezioni aggiuntive di superficie di scambio
t) Perché, se dotate di opportuna sezione rompigoccia (riempimento, superficie di scambio) pulibile e sanificabile (anche montata), possono raffreddare anche acque sporche o lavorare in ambienti polverosi
u) Perché sia la superficie di scambio, sia i separatori di gocce, sono sostenuti da un robusto grigliato, in acciaio al carbonio zincato a bagno dopo lavorazione, che rende sicuro l'eventuale accesso all'interno della torre
v) Perché dotate di ampie portine di ispezione, posizionate in zona riempimento e distribuzione acqua.
w) Possono essere fornite nell'arrangiamento idoneo per raffreddare acqua con temperatura fino a 99°C.

Contatta Boldrocchi TE, specializzata in produzione e vendita torri di raffreddamento evaporative, per ricevere informazioni aggiuntive.
